Рекомендуемые места для аппаратного обеспечения для полых металлических дверей

Эти стандарты рекомендуютсяАссоциация производителей полых металловКак представляя давно принятые обычные предпочтения как архитекторов, так и пользователей при нормальных условиях использования. При некоторых обстоятельствах эти стандартные местоположения нерешимы для определенных элементов на основе кодов доступности. Например, возможна более низкая позиция для тупика, когда предполагаемое использование маленькими детьми или инвалидами требуется, требует позиционирования элементов, обрабатываемых пользователем, кроме этих рекомендуемых стандартных мест.

Местоположение оборудования и условия пола

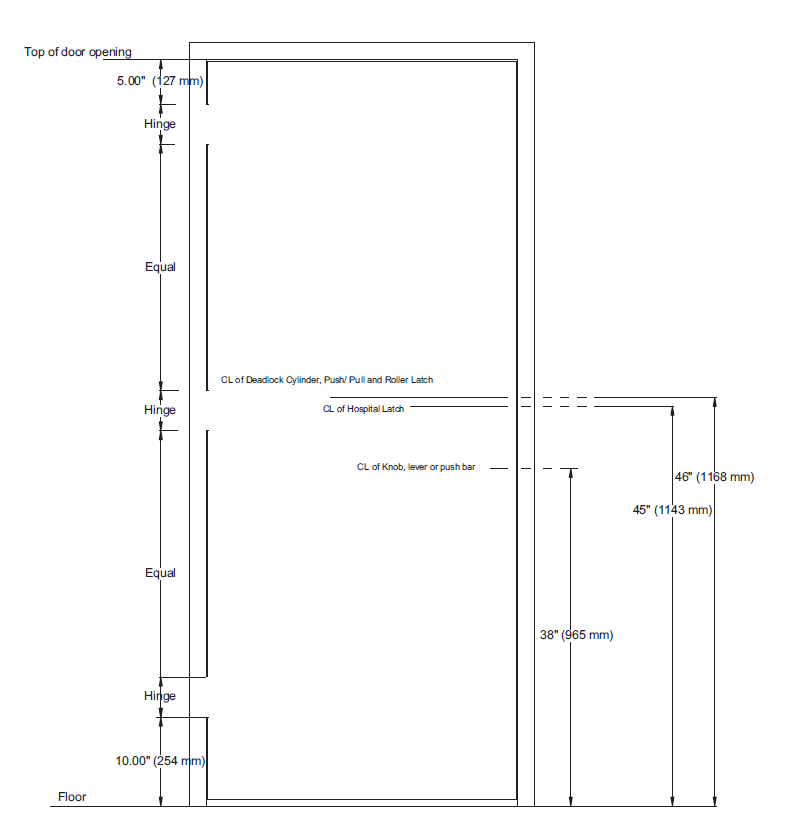

Как показано на рисунке, все аппаратные изделия, кроме верхних и промежуточных петель, расположены с помощью фиксированных размеров от пола до центральной линии элемента, что делает места всехОбработанные пользователем элементы на том же уровне для всех высот двери. Пол определяется как верх из бетона или структурной плиты.

Стыкота

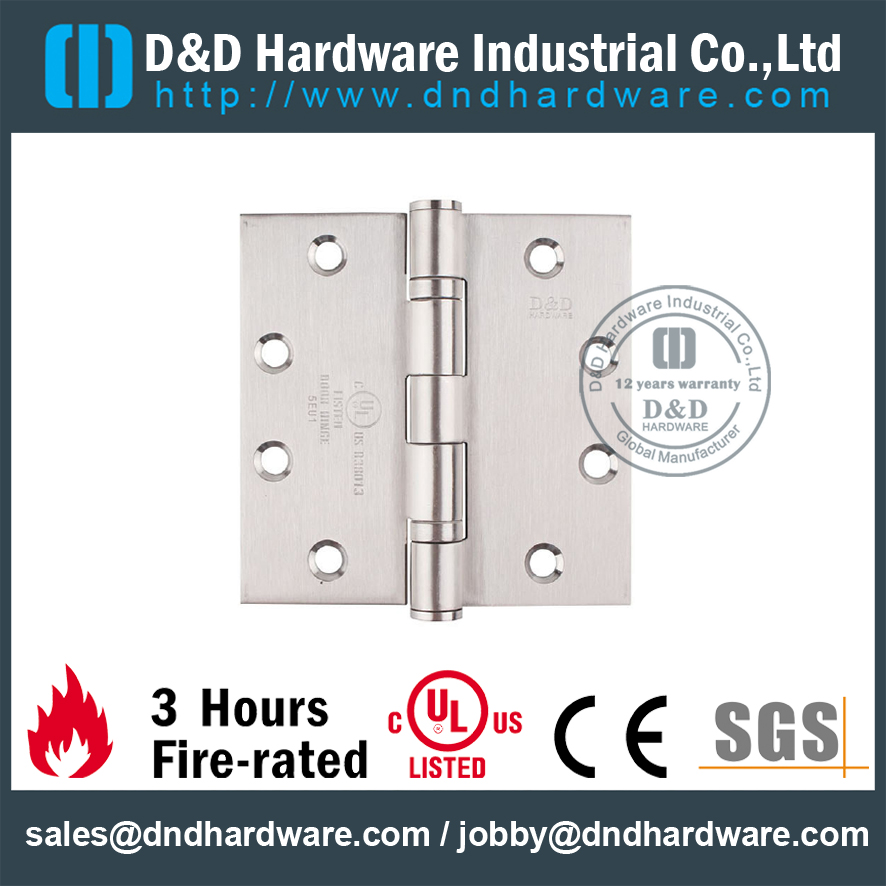

Тотри шарнираПоказанные на чертеже рекомендуются для дверей более 5 футов 0 дюйма (1524 мм) и включаем 7 футов. 6 дюйма (2286 мм) в высоту. Для дверей большей высоты, где используются четыре или более петли, верх инижние петлирасположены, как показано, спромежуточные петлибыть одинаково разнесенным между ними. Задержка шарнира (размерность от поверхности стоп или узкая сторона, к краю выреза шарнира) составляет 1/4 дюйма (6,4 мм).

Замок набор

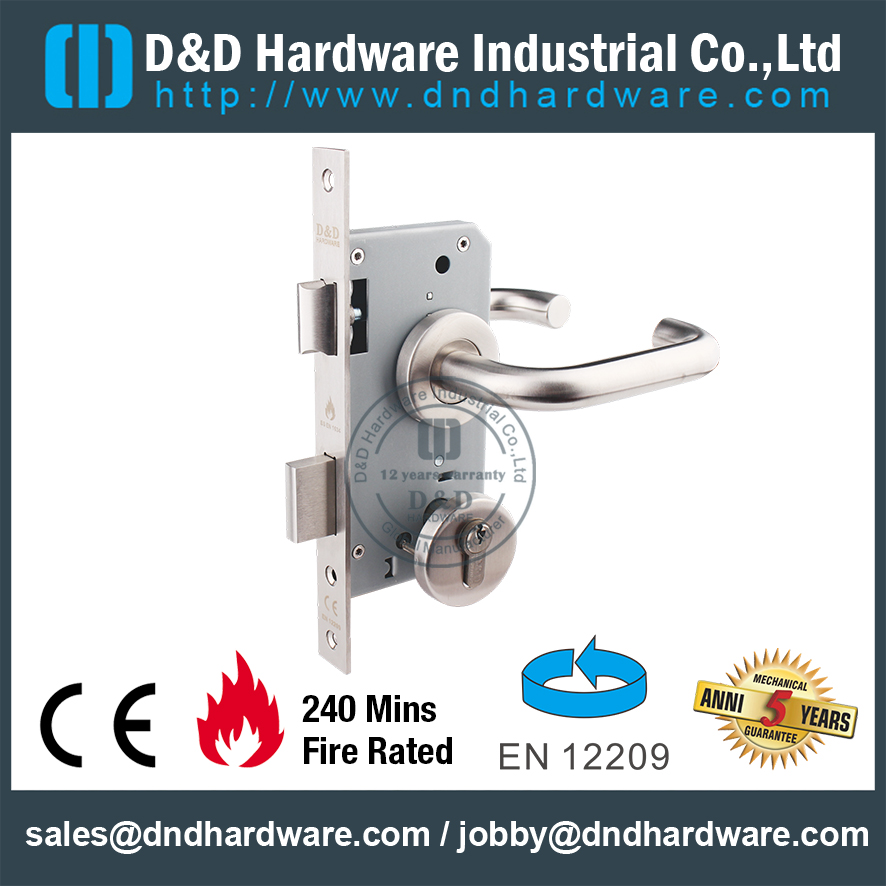

Независимо от типа используемой замки или защелки, центральная линия рычага или ручки расположена на 38 дюйма (965 мм) от пола, для удобства пользователя. Это приведет к некоторому изменению местоположения забастовки, в зависимости от типа используемого блокировки.

Выходное устройство

Местоположения могут варьироваться в зависимости от рекомендуемых локаций производителей оборудования или по требованию кода.

Вспомогательный тупик и защелка

Рекомендуемое местоположение для тупика составляет 46 дюймов. (1168 мм) к центральной линии позиционирования его, чтобы избежать помех через болты и препараты для другого оборудования. ADA требует, чтобы центральная лилина операционного элемента цилиндра не более 48 дюйма. (1219 мм) над полу.

Толкание оборудования

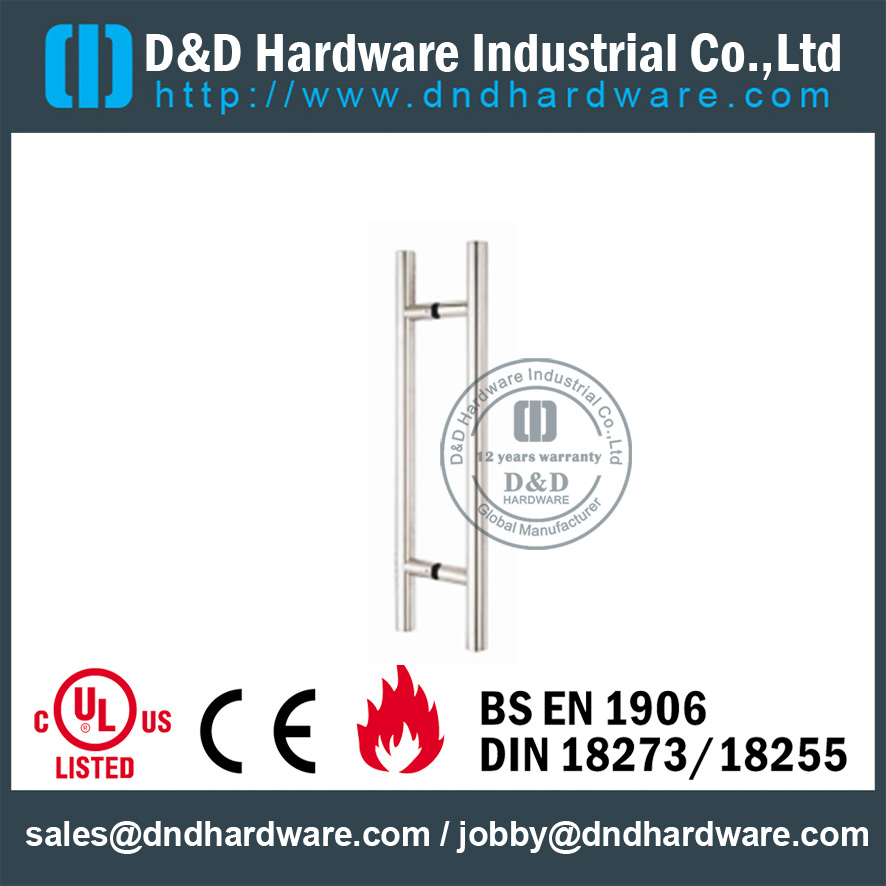

Рекомендуемое место для центра сцепления на дверь натянутой или на нажимной плите, а центральная линия нажатия / тяги находятся 46 дюймов. (1168 мм).

Роликовая защелка

Рекомендуемое местоположение 46 дюймов. (1168 мм) до центральной линии защелки. Роликовые защелки обычно используются с макетными ручками или с толчком / тягами.

Устройства управления дверными управлением (ближайшими, держатели, остановки, операторы)

Местоположения могут варьироваться в зависимости от рекомендуемых локаций производителей оборудования или по требованию кода.

Сильный дверной замок, высокая прочность шарнира, длительные дверные ручки и жесткая лицевая пластина являются абсолютными потребностями. Потребители захотят оборудование, которое легко управлять, но оборудование, которое обеспечивает отличную безопасность и долговечность одновременно.

Металлические двери D & D'S используются для строгих тестирования безопасности(включая BS EN, CE, UL, ANSI и BHMA)Для образования, здравоохранения, гостеприимства, жилых и коммерческих приложений.

Для получения дополнительной информации о аппаратном оборудовании двери или любого из наших услуг, нажмитездесь.

Ссылка

Выбор оборудования для полых металлических дверей и кадров-HMMA 831-11
